Трубы с соэкструзионными слоями серии Газ Мульти
данная труба выпускается в рамках следующих характеристик:
| ● Диаметр, мм: 32 - 1200 |
| ● SDR: 11 - 26 |
| ● Толщина стенки, мм: 2.0 - 108.9 |
| ● PN: 6.3 - 16 |
Стойкость к растрескиванию при точечных нагрузках труб Мульти RС, Мульти RС Про и Мульти RС 2 позволяет применять их при прокладке в ответственных проектах, в сложных условиях, когда возможен непосредственный контакт с остроугольными камнями, которые в комплексе с динамической нагрузкой или большой глубиной заложения могут серьёзно повредить обычную полиэтиленовую трубу.
Также рекомендуем трубы данной марки для бестраншейного восстановления и в случаях открытого способа прокладки без замены грунта обратной засыпки.
Ключевые характеристики труб серии Газ Мульти:
● Стойкость к точечным нагрузкам (внутренний слой из ПЭ 100 RC)
● Повышенная стойкость к внешним повреждениям (наружный слой из ПЭ 100 RC)
● Визуальная идентификация сетей газоснабжения (наружный слой желтого цвета).
● Простой визуальный контроль сварного соединения.
● Сети газораспределения.
Трубы для транспортирования газообразного топлива прошли экспертизу промышленной безопасности в лицензированной Ростехнадзором экспертной организации, имеют сертификат соответствия требованиям промышленной безопасности в системе добровольной сертификации ГАЗСЕРТ.
Нормативная документация: ГОСТ Р 58121.2-2018, ТУ 22.21.21-001-22584303-2019
Конструкция: в соответствии с PAS 1075
Температура транспортируемой среды: до +40 °С

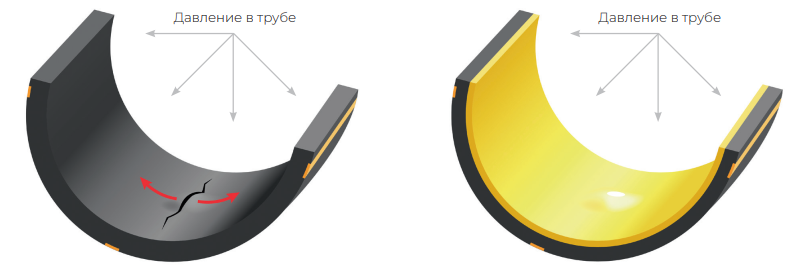

Возможно возникновение точечных нагрузок в месте контакта трубы с острыми включениями грунта или осколками старых трубопроводов. Давление грунта передается через такие включения не равномерно, что приводит к возникновению точечных нагрузок, максимальные напряжения от которых развиваются вблизи внутренней поверхности трубы. Совместное действие внешних точечных нагрузок и внутреннего давления в трубе приводит к возникновению трещин на внутренней поверхности, которые в последствии приводят к разрушению трубы. Изготовление внутреннего слоя трубы из стойкого к растрескиванию ПЭ 100 RC предотвращает появление трещин.
|
 |

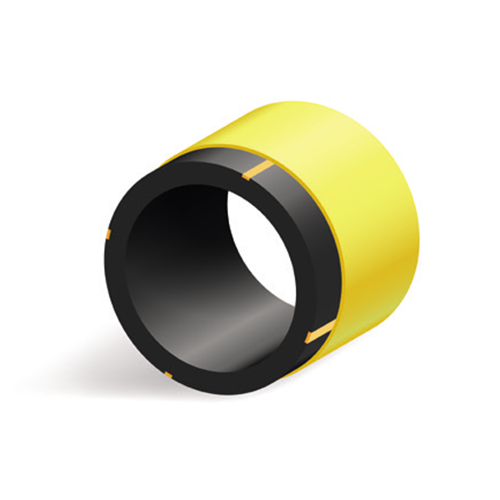

Газ Мульти Материал: наружный слой — ПЭ 100 RC*;внутренний слой — ПЭ 100 или ПЭ 100+ Доступно к заказу: DN/OD 32 — 1200 мм; PN 6.3, PN 8, PN 10, PN 12.5, PN16, PN 20 Условное обозначение: Труба Мульти ПЭ 100/ПЭ 100 RC SDR 17 — 225 × 13,4 ГАЗ ТУ 22.21.21-001-22584303-2019 |
|

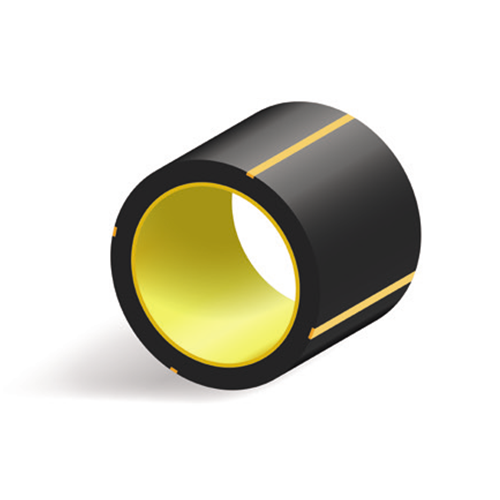

Мульти RС Материал: наружный слой — ПЭ 100+; внутренний слой — ПЭ 100 RC* Доступно к заказу: DN/OD 32 — 630 мм; PN 6.3, PN 8, PN 10, PN 12.5, PN 16, PN 20; DN/OD 710 — 1200 мм; PN 6.3, PN 8, PN 10, PN 12.5; Условное обозначение: Труба Мульти RС ПЭ 100 RC /ПЭ 100+ SDR 17 — 630 × 37,4 ГАЗ ТУ 22.21.21-001-22584303-2019 |
|

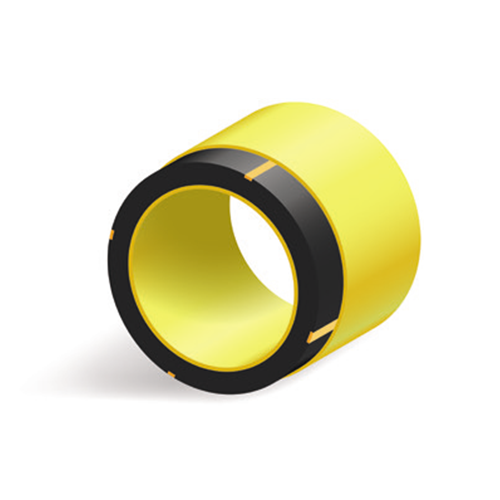

Мульти RС Про Материал: наружный слой — ПЭ 100 RC*; средний слой — ПЭ 100 или ПЭ 100+; внутренний слой — ПЭ 100 RC* Доступно к заказу: DN/OD 32 — 50 мм; PN 16; DN/OD 63 — 1200 мм; PN 6.3, PN 8, PN 10, PN 12.5, PN 16, PN 20 Условное обозначение: Труба Мульти RС Про ПЭ 100 RC/ПЭ 100/ПЭ 100 RC SDR 17 — 630 × 37,4 ГАЗ ТУ 22.21.21-001-22584303-2019 |
|

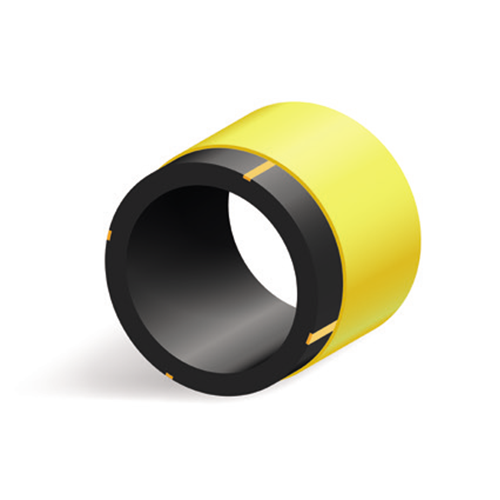

Мульти RС 2 Материал: ПЭ 100 RC* Доступно к заказу: DN/OD 32 — 1200 мм; PN 6.3, PN 8, PN 10, PN 12.5, PN 16, PN 20 Условное обозначение: Труба Мульти RС 2 ПЭ 100 RC/ПЭ 100 RC SDR 17 — 225 × 13,4 ГАЗ ТУ 22.21.21-001-22584303-2019 |
* Полиэтилен 100 RC (Resistant to Cracks) соответствует всем требованиям, предъявляемым к ПЭ 100, что позволяет при проектировании и эксплуатации труб, изготовленных из этого материала, применять нормативы и рекомендации, разработанные для ПЭ 100. Кроме того, трубы, изготовленные из ПЭ 100 RC, обладают в 10-30 раз более высокой стойкостью к росту и распространению трещин по сравнению с трубами из ПЭ 100.
Трубы Мульти, Мульти RС, Мульти RС Про и Мульти RС 2
|
● в отрезках по 11.9м, 12м, 13м, возможно изготовление другой длины. |
|
● трубы диаметром 32-110мм могут изготавливаться в бухтах. |
| d, мм | SDR* | Толщина стенки еn, мм | Вес, кг** |
|---|---|---|---|
| 32 | 11 | 3 | 0.280 |
| 17.6 | 2.4 | 0.229 | |
| 40 | 11 | 3.7 | 0.431 |
| 17.6 | 2.3 | 0.284 | |
|
63 |
11 | 5.8 | 1.06 |
| 17.6 | 3.6 | 0.688 | |
|
75 |
11 | 6.8 | 1.47 |
| 17.6 | 4.3 | 0.979 | |
|
90 |
11 | 8.2 | 2.14 |
| 17.6 | 5.2 | 1.41 | |
| 110 | 11 | 10.0 | 3.17 |
| 17.6 | 6.3 | 2.09 | |
| 125 | 11 | 11.4 | 4.12 |
| 17.6 | 7.1 | 2.69 | |
| 140 | 11 | 12.7 | 5.13 |
| 17.6 | 8 | 3.38 | |
| 160 | 11 | 14.6 | 6.73 |
| 17.6 | 9.1 | 4.39 | |
| 180 | 11 | 16.4 | 8.51 |
| 17.6 | 10.3 | 5.57 | |
| 200 | 11 | 18.2 | 10.5 |
| 17.6 | 11.4 | 6.85 | |
| 225 | 11 | 20.5 | 13.3 |
| 17.6 | 12.8 | 8.63 | |
| 250 | 11 | 22.7 | 16.4 |
| 17.6 | 14.2 | 10.7 | |
| 280 | 11 | 25.4 | 20.5 |
| 17.6 | 15.9 | 13.3 | |
| 315 | 11 | 28.6 | 25.9 |
| 17.6 | 17.9 | 16.9 | |
| 355 | 11 | 32.2 | 32.9 |
| 17.6 | 20.2 | 21.5 | |
| 400 | 11 | 36.4 | 41.9 |
| 17.6 | 22.8 | 27.2 | |
| 450 | 11 | 40.9 | 52.9 |
| 17.6 | 25.6 | 34.3 | |
| 500 | 11 | 45.5 | 65.3 |
| 17.6 | 28.4 | 42.5 | |
| 560 | 11 | 50.9 | 81.8 |
| 17.6 | 31.9 | 53.4 | |
| 630 | 11 | 57.3 | 104 |
| 17.6 | 35.8 | 67.7 |
** Вес указан для справки.
