Предназначение:

Обустройство трубных систем для защиты силовыхэлектрических кабелей напряжением до 500 кВ
от механических воздействий при максимальных
транспортных нагрузках.

Области применения:

● Электроснабжение и телекоммуникации, уличное освещение и наружная реклама.
● Транспортная инфраструктура и монолитное бетонирование.

Ключевые преимущества:

● Обеспечение длительной и надежной работы кабельной линии (не менее 50 лет)
● Упрощение проверки работоспособности кабельной линии при вводе в эксплуатацию
● Снижение затрат на эксплуатацию, диагностику и ремонт кабельной линии
● Защита от подделки
● Отсутствие коррозии
● Удобство монтажа (низкий вес и гибкость, позволяющая пройти повороты свободным изгибом)

Толщина стенки трубы e (мм) в зависимости от диаметра трубы D (мм) и кольцевой жесткости SN (кН/м2)

Диаметр трубы d, мм	Кольцевая жесткость SN, кН/м2
	4	6	8	12	16	24	32	48	64	96	128	192
	Толщина стенки трубы, e, мм
32	1.1	1.3	1.4	-	-	2	2.2	2.5	2.7	3.1	3.4	3.8
40	1.4	1.6	1.8	-	2.2	2.5	2.8	3.1	3.4	3.9	4.2	4.7
50	1.8	2	2.2	2.5	2.8	3.1	3.4	3.9	4.3	4.8	5.2	5.9
63	2.2	2.6	2.8	3.2	3.5	4	4.3	4.9	5.4	6.1	6.6	7.5
75	2.7	3	3.3	3.8	4.2	4.7	5.2	5.9	6.4	7.2	7.9	8.9
90	3.2	3.6	4	4.6	5	5.7	6.2	7	7.7	8.7	9.4	10.6
110	3.9	4.5	4.9	5.6	6.1	6.9	7.6	8.6	9.4	10.6	11.5	13
125	4.4	5.1	5.6	6.3	6.9	7.9	8.6	9.8	10.7	12	13.1	14.8
140	4.9	5.7	6.2	7.1	7.8	8.8	9.6	10.9	11.9	13.5	14.7	16.6
160	5.7	6.5	7.1	8.1	8.9	10.1	11	12.5	13.6	15.4	16.8	18.9
180	6.4	7.3	8	9.1	10	11.3	12.4	14	15.3	17.3	18.9	21.3
200	7.1	8.1	8.9	10.1	11.1	12.6	13.8	15.6	17	19.3	21	23.7
225	8	9.1	10	11.4	12.5	14.2	15.5	17.6	19.2	21.7	23.6	26.6
250	8.9	10.1	11.1	12.7	13.9	15.7	17.2	19.5	21.3	24.1	26.2	29.6

Таблица предельных усилий протяжки трубы методом горизонтально-направленного бурения (ГНБ) в зависимости от диаметра и кольцевой жёсткости трубы в соответствии с ГОСТ Р МЭК 61386.24-2014

Диаметр трубы d, мм	Кольцевая жесткость SN, кН/м2
	4	6	8	12	16	24	32	48	64	96	128	192
	Толщина стенки трубы, e, мм
32	2.3	2.6	2.9	3	4	4	4	5	5	6	6.3	8
40	3.6	4.1	4.5	5	6	6	7	8	8	9	9.9	16
50	5.7	6.4	7	8	9	10	11	12	13	14	15.5	22
63	9	10.2	11.1	13	14	15	17	19	20	23	24.6	39
75	12.7	14.4	15.85	18	19	22	24	27	29	32	.34.9	48
90	18.4	20.8	22.7	26	28	32	34	38	42	47	50.2	70
110	27.4	31.1	33.9	38	42	47	51	57	62	69	75	103
125	35.4	40..1	43.8	50	54	61	66	74	80	90	96.8	135
140	44.4	50.3	54.9	62	68	76	83	93	101	113	121.4	169
160	58	65.7	71.7	81	88	100	108	121	132	147	158.6	220
180	73.4	83.2	90.8	103	112	126	137	154	167	186	200.7	279
200	90.6	102.7	112.1	127	138	156	169	190	206	230	247.8	345
225	114.7	129.9	141.9	160	175	197	214	240	260	291	313.7	436
250	141.6	160.4	175.1	198	216	243	264	297	321	359	387.2	538

Документы на продукцию

Вся продукция ООО «ИН Пласт Полимер» сертифицирована и поставляется с полным комплектом документов:
● паспорт качества
● сертификат соответствия (для импортных изделий предоставляется отказное письмо)
● свидетельство о государственной регистрации (подтверждает соответствие единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю))

со всеми документами на продукцию вы можете ознакомиться в разделе О КОМПАНИИ - ДОКУМЕНТЫ НА ПРОДУКЦИЮ

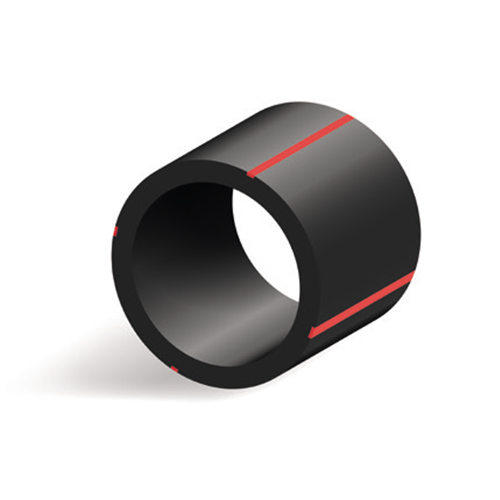

Виды полиэтиленовых труб

Компания выпускает трубы для защиты кабеля:

● серии Электро Моно по ГОСТ Р МЭК 61386.24-2014
● с соэкструзионными слоями серии Электро Мульти по ГОСТ Р МЭК 61386.24-2014 и ТУ 22.21.29-005-22584303-2020

подробнее с описанием продукции вы можете ознакомиться в разделе КАТАЛОГ
